Analyseur de combustion
ecom-JKNP.expert
Mesurez en continu jusqu’à 6 gaz pendant plusieurs heures.
Mesurez la vitesse d'éjection des fumées
Mesurez la vitesse d'éjection des fumées
en stock
La version expert de l’ECOM JKNP intègre en standard la mesure de NO et NO2 et est équipé d'une ligne de prélèvement TEFLON et refroidisseur Peltier. L’analyseur peut ainsi mesurer la combustion et la pollution sur toute installation thermique.
Equipé en série du Bluetooth LE. de détail
Equipé en série du Bluetooth LE. de détail
5 907,00 € HT
(7 088,40 € TTC)
(7 088,40 € TTC)
Les « PLUS » de l'ecom JKNP.expert
Pourquoi l’'ecom JKNP.expert peut être votre analyseur de combustion favori
Robuste et complet
Analyseur intégré dans sa mallette en aluminium, compact, facile à transporter, robuste, complet. Il est équipé d’un pot de condensation métallique avec refroidisseur PELTIER intégré avec filtre à poussières et évacuation des condensats automatique par purge. Son châssis aluminium est garanti 10 ans. Depuis plus de 20 ans, nos clients plébiscitent cette forme d’analyseur !
Facile à utiliser
L’alimentation est intégrée au boîtier. Les Cellules Longue Durée (jusqu’à 6 ans en utilisation normale) sont rapides. Vous remplacez vous-même les cellules.
L’ECOM JKNP.expert imprime automatiquement le ticket de l’analyse de combustion et de rejets. Le ticket peut intégrer directement les valeurs en ppm ainsi qu'une deuxième unité comme des mg/m3 référencé à un % d'O2.
L’ECOM JKNP.expert imprime automatiquement le ticket de l’analyse de combustion et de rejets. Le ticket peut intégrer directement les valeurs en ppm ainsi qu'une deuxième unité comme des mg/m3 référencé à un % d'O2.
Évolutif
Il peut accueillir jusqu’à 6 cellules électrochimiques. À tout moment, vous pouvez ajouter la mesure de SO2, de CO%, etc.
Pour des mesures de longue durée
L’ECOM JKNP.expert est conçu pour mesurer longtemps des chaudières de moyenne et grosse puissances équipées de brûleurs modernes modulants.
Boîtier de commande pour plus de confort

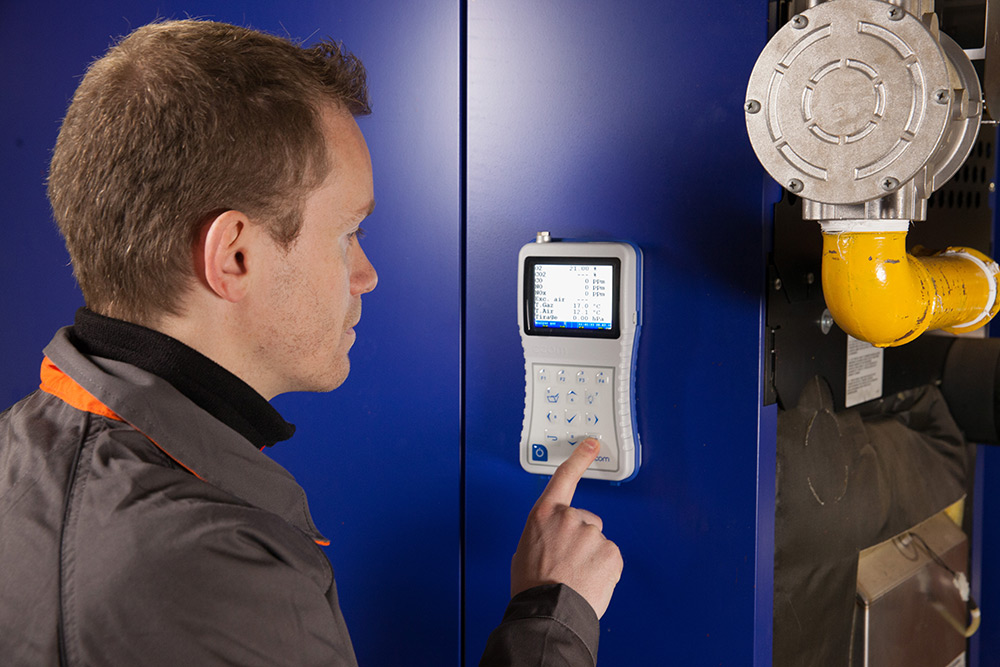

Le boitier de commande affiche les mesures que l’analyseur lui transmet par ondes radio. Les mesures restent rapides et l’afficheur peut être magnétisé au niveau du brûleur.
Purge de la cellule CO par une 2ème pompe
En cas de mauvaise combustion lors du réglage de combustion d’un brûleur fioul ou gaz, une pompe de purge limite automatiquement la sur-concentration de CO dans la cellule CO. Le système de purge est automatique (à partir de 4000 ppm réglable) ou manuel.
Travaillez sans interruption, en toute tranquillité.
Travaillez sans interruption, en toute tranquillité.
Les avantages de l’ecom JKNP.expert
Ouvrir tout
Fermer tout
Sur certaines installations, l’endroit où l’on prend la mesure est très éloigné du point de réglage ; la longueur des tuyaux de l’analyseur n’est alors plus suffisante pour avoir les mesures de combustion sous les yeux.
L’ECOM JKNP.expert apporte une solution UNIQUE : le boitier de commande affiche les mesures que l’analyseur lui transmet par ondes radio. Les mesures restent rapides (pas de rallonges) et l’afficheur peut être magnétisé au niveau du brûleur. Un connecteur spécial pour la mesure de la température de l’air comburant permet de prendre la mesure à l’aspiration brûleur. Le rendement calculé sera plus précis !
L’ECOM JKNP.expert apporte une solution UNIQUE : le boitier de commande affiche les mesures que l’analyseur lui transmet par ondes radio. Les mesures restent rapides (pas de rallonges) et l’afficheur peut être magnétisé au niveau du brûleur. Un connecteur spécial pour la mesure de la température de l’air comburant permet de prendre la mesure à l’aspiration brûleur. Le rendement calculé sera plus précis !
Insérez une papier filtre dans la sonde, appuyez sur une touche et laissez l’ECOM JKNP.expert travailler pour vous… Retirez le filtre et comparez le résultat à l’échelle de Bacharach pour avoir l’indice de suie.
La sonde effectue la mesure du tirage en continu, en même temps que les autres mesures de combustion. Tout les tuyaux sont déjà branchés.
La nouvelle législation relative à l’entretien annuel implique l’utilisation d’un analyseur de combustion conforme à la norme EN 50379-2. Homologué, L’ECOM JKNP.expert est utilisé pour les mesures sur tous les types de combustibles référencés.
Avec le certificat d’étalonnage (fourni à la livraison) et cette homologation, vous êtes sûr de répondre à toutes les exigences réglementaires.
Avec le certificat d’étalonnage (fourni à la livraison) et cette homologation, vous êtes sûr de répondre à toutes les exigences réglementaires.
Une pompe de grande taille et de forte puissance garantit une aspiration constante, même au bout de plusieurs mois d’utilisation. Cette puissance supplémentaire permet à l’ECOM JKPN.expert de ne pas subir l’encrassement consécutif à toute mesure de combustion. Il vous permettra de toujours faire vos réglages rapidement.
Un débit-litre électronique contrôle le niveau d’aspiration des fumées. En cas d’encrassement, vous pourrez remplacer les filtres avant que les mesures ne commencent à dériver.
En parallèle des mesures de combustion affichées sur le boîtier de commande, cet écran supplémentaire permet de suivre les paramètres de contrôle de l’analyseur (températures internes, refroidisseur Peltier, etc.).
Reporting, traçabilité, enregistrements des mesures sur une longue durée… L’ECOM JKNP.expert répond à ces besoins en communiquant facilement avec un PC ou un PDA pour alimenter des fichiers type EXCEL, OPEN OFFICE, une base de données ou encore un programme de gestion pour SAV.
- L’ECOM JKNP.expert est équipé d’origine d’une carte SD qui enregistre les combustions au format CSV
- Il est également équipé d'origine du Bluetooth LE pour communiquer vers les PC ou Pda
- Il communique également avec l'application Ecommander
Raccordez cette interface au port USB de votre PC et communiquez avec l’ECOM JKNP.expert par ondes radio
(833 Mhz).
Logiciels Ecom
(833 Mhz).
Logiciels Ecom
Applications de l’ecom JKNP.expert
Installations thermiques et combustibles
Installations thermiques
L’ECOM JKNP.expert est particulièrement adapté aux applications suivantes :
- Contrôle et réglage des installations gaz/fioul/bois domestiques et tertiaires (20 à 400 kW)
(temps de mesure en continu jusqu’à 4 h) - Contrôle et réglage des installations gaz/fioul de moyenne puissance (400 kW à 1 MW)
(temps de mesure en continu jusqu’à 4 h) - Contrôle et réglage des installations gaz/fioul/bois/biomasse industrielles (moins de 1 MW)
(temps de mesure en continu jusqu’à 4 h) - Contrôle et réglage des installations gaz/fioul/bois/biomasse de grosse puissance (plus de 1 MW)
(temps de mesure en continu jusqu’à 4 h) - Contrôle et réglage des moteurs et turbines gaz/fioul/bois/biomasse
(temps de mesure en continu jusqu’à 4 h)
Combustibles
L’ECOM JKNP.expert peut être utilisé sur tous types de combustibles.
Caractéristiques
Données techniques de l’ECOM JKNP.expert
Mesures
O2 (0-21%), CO (0-4000 ppm) compensée H2, NO (0-5000 ppm), NO2 (0-1000 ppm), NOx réels, SO2* (0-5000 ppm), CO%* (0-63000 ppm), H2* (0-2000 ppm), CxHy* (0-4%), T° fumées (0-500°C), T° ambiante (0-99°C),tirage (± 100 hPa), smoke test, ∆T*, Pression atmosphérique (300-1100 hPa) – Mesure de la fumée, de la température et du tirage en simultané
Calculs
CO2, CO (non dilué), rendement (0-120%), pertes, excès d’air, point de rosée
IHM
- Un écran pour les mesures et un pour le contrôle de l’instrument
- Clavier rétro-éclairé à grandes touches
- Imprimante intégrée
- Port USB, Slot SD pour data logging et Bluetooth Le intégré
- Boîtier de commande par RADIO (portée 50 m)
Aspiration fumée
- Sonde chauffante triple fonction 300 mm avec tuyau en TEFLON
- Pot de condensation par effet Peltier (refroidisseur), avec filtre à poussières et évacuation automatique des condensats
- Détection de niveau d’eau de condensation et coupure automatique de la pompe
- Débit-litre intégré
- Purge automatique de la cellule CO en cas d’excès
Mallette de transport
- Mallette cadre aluminium
- Sous-coffre*
* option
Download
Documentation, notice, fiche technique, programmes à télécharger
Vos données
Visualiser – imprimer – gérer les données de l’ecom-JKNP.expert
Visualiser
- Affichage des mesures sur le boîtier de commande
Imprimer
- Édition des mesures sur imprimante intégrée
Gérer
- Communication vers PC via port USB et Bluetooth LE intégré.
- Enregistrement des données sur carte SD*
Nos conseils
Conseils pour optimiser l’utilisation de votre ecom JKNP.expert
Choisissez un analyseur dimensionné en fonction de vos besoins réels : nombre d’heures d’utilisation par an, types d’installations à mesurer, temps de mesure en continu, évolutivité.
Configurations couramment demandées par nos clients
- Version avec mesure de NO NO2 / NOx – Code article : JKNP.expert.NONO2BTLE
- Version avec mesure de NO NO2 / NOx SO2 – Code article : JKNP.expert.NONO2SO2BTLE
Ces versions n' inclut pas la mesure du débit des fumées (0-50 m/s) – À utiliser avec un tube de Pitot (non inclus)
Accessoires utiles
Les accessoires suivants peuvent s’avérer pratiques pour votre utilisation :- Barboteur (refroidisseur Peltier recommandé) – Code article : JKNP.ACC.POTBARBO
- Plaque à filtres pour ECOM JKNP – Code article : JKNP.ACC.FILTRATION1
- Mallette à filtres – Code article : FILTRATION.MALLETTE1
- Filtre à particules – Code article : JKNP.ACC.FILTRE1
- Tube de pitot 1000mm – Code article : JKNP.ACC.PITOT1000.ODU
Entretien
À la longue, le contact avec les fumées encrasse l’analyseur. Un entretien complet réalisé par des spécialistes permet de retrouver les performances initiales (vitesse et qualité des mesures) de votre instrument.Avec un contrat de service ECOM, vous êtes tranquille pour 5 ans !
